無線模塊

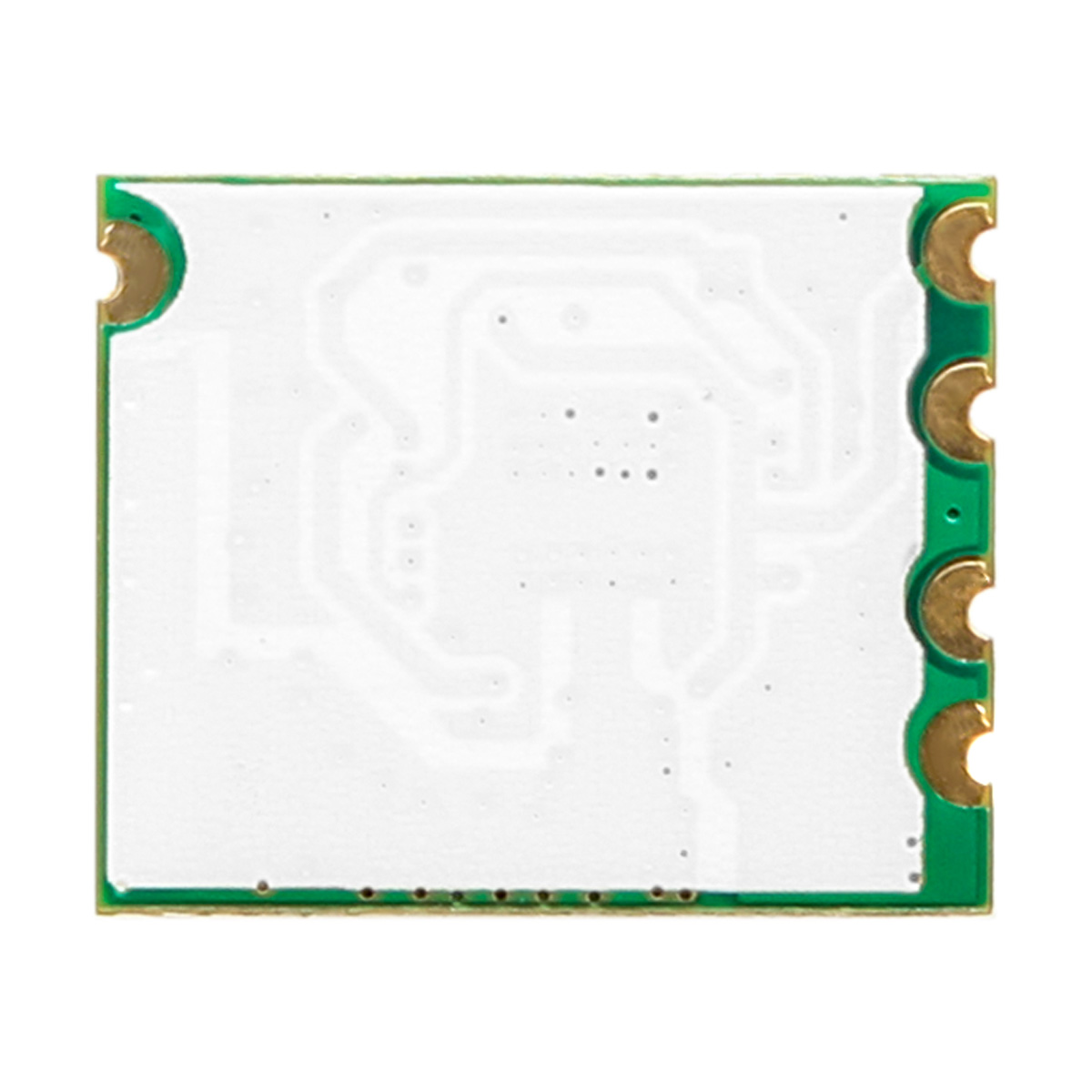

K3

·ieee802.11 b / g / n客戶端

·嵌入式高性能32位risc微處理器
·高度集成的rf和55nm coms技術
·1t1r模式，支持150mhz phy速率
·集成高效開關穩壓器
·一流的功耗性能
·緊湊型5mmx5mm qfn40l封裝
·1/ 2/3 / 4-線pta wi-fi /藍牙共存支持
·802.11d / h / k兼容
·wfawpa / wpa2個人，wps2.0，wapi的安全支持
·支持802.11w保護的托管幀
·對wfa wmm，wmm ps的qos支持
·支持wi-fi direct
·完全符合usb v2.0高速模式
·每包發送功率控制
·天線多樣性
·自動校準

規格表



項目 描述
標準 ieee 802.11b / g / n.
接口 usb1.1 usb2.0
頻率范圍 2.4-2.4835ghz
尺寸 15.7mm x 13.0mm x 1.8mm（pcba尺寸）
調制 ofdm / dbpsk/ dqpsk/ cck
模式 基礎設施/ ad-hoc
率 135/54/48/36/24/18/12/9/6 / 1m
傳播 dsss
接收靈敏度 54m/135m：-72dbm@10％per11m：-85dbm@8％per
射頻功率 6m：-88dbm @ 10％per 1m：-90dbm @ 8％per
135m：15bm，54m：15dbm，11m：18dbm
傳輸距離 室內<100m，室外<300m
系統平臺 win2000/ xp/ vista/ linux/ wince/ win7
供應 dc 3.3v + -0.2v
芯片 mt7601u

重要參數

項目 接收靈敏度 率
4.2.1 -72dbm@10% 54m/135m
4.2.2 -88dbm@10%per 6m
4.2.3 -90dbm@8%per 1m



項目 射頻功率 率
4.2.4 15±1 dbm 135m
4.2.5 15±1 dbm 54m
4.2.6 18±1 dbm 11m

電流消耗

描述 性能
typ. 單元
sleep mode 50 ma
rx active ht40 mcs7 91 ma
tx ht40,mcs7@15dbm 140 ma
tx cck 11m@19dbm 202 ma

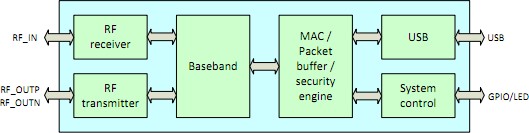

功能框圖
